机 场 导 航 集 中 监 控 系 统

　

   目前，我国机场导航设备的测控系统主要是以有线测控为主，由于导航台站距离塔台或导航调度室较远，而且地理环境差，所以，采用有线测控方式存在以下问题：一是铺设电缆造价高，施工难度大、周期长。二是不便于维护，且维修劳动强度大、费用高。三是安全性差，易受破坏。四是监控导航设备参数单一，显示检测数据不直观。我们结合多年来从事的微机无线测控领域的研究成果和多家机场导航设备测控应用实例，并依据机场现有导航设备配置情况和要求，本着技术先进、运行稳定可靠、经济实用、操作方便的原则设计了该机场导航设备无线集中监控系统。可对近台、远台、归航台、航向台、下滑台、信标台站设备进行开、关机、监听等控制，通过监控主机可以采集设备工作状态、室内市电、UPS电源、空调、温度、烟雾和进入报警等，并完成统计打印、自动生成报表、报警显示，当监控终端机检测到导航设备有异常现象时，立即向主控机发出告警信息，主控机以声音形式发出告警信号，并显示告警状态和数据（如设备告警、电源和UPS输出等）。其系统有如下两大部分组成：

第一部分 导航无线测控系统

    图1-1 系统启动设置

     1.1 系统启动

主控制机由若干部分组成，每次加电开机，系统、软件启动后，主显示器上先显示出本监控系统的启动画面，如图1-1所示，2秒后自动进入系统操作画面，如图1-2所示。至此，系统开机完毕。

在系统主画面上可进行菜单操作和图形操作的所有功能。菜单有：系统测量、表格测量、单机测控、数据管理、设置、帮助、退出等功能。

   此画面按其用途分为:设置、测控、数据管理、帮助信息等部分。

 1.2 系统设置

  系统主画面设置“文件”、 “查看”、 “测量”、 “监听”、 “呼叫”、 “设置”、 “开机”、 “关机”按钮。如图1-2所示：

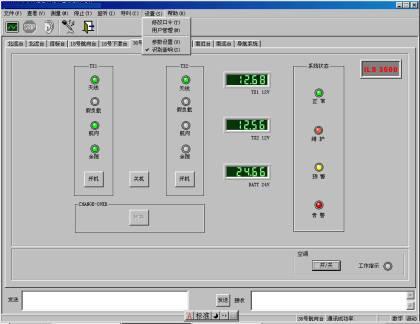

图1-2 设置菜单

    1.3 口令设置

    其中，设置菜单包括：修改口令、用户管理、参数设置等，此功能主要对密码、参数、系统进行设置。

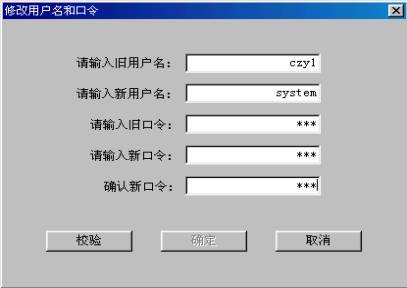

    图1-3 口令设置

    系统初始密码为空，须重新设置，以后可随时更改。在设置新密码时，首先输入旧密码，然后输入新的密码，在再确认栏内重复输入一次新的密码，然后点击“确定”按钮即可。若旧密码不对或新密码两次输入不一致，则弹出信息对话框，告知重新设置，如图1-3所示。

    1.4 参数设置

   参数设置，主要设置各终端机的屏蔽与否，各设备运行额定电流、额定电压、额定功率、设备温度、单机最大工作时间、校正值的设置，以及自动巡测周期的设置等。

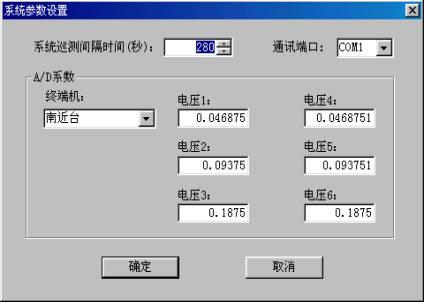

    图1-4 参数设置

    参数设置时，对各终端机的各路电流、各路电压、功率系数的设置，电流、电压、功率、温度校正值的设置，可对表单直接书写进行设置；屏蔽与否的设置，可对表单里的布尔钮操作即可完成设置。对巡测周期设置栏中的书写栏进行书写或对增减钮操作进行增减设置。

   1.5 用户管理

   系统设有用户管理窗口，点击“用户管理”按钮，系统自动弹出如图4-4 所示画面，通过提示可设置添加、删除用户。

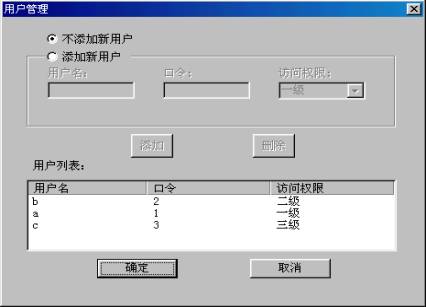

    图1-5 用户管理

   1.6 系统测量

   系统测量如图所示，单击菜单 “系统测量”时，系统即从北外台开始测量，顺序测量远台（测距仪）、近台、航向台、下滑台、

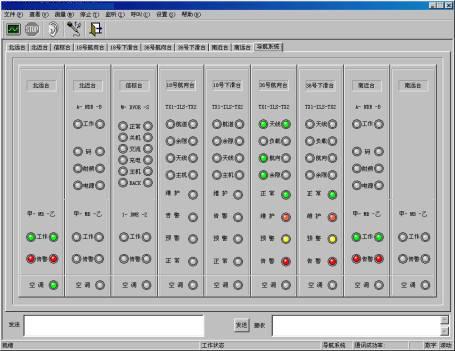

    图1-6 系统测量

   信标台等在数据显示区,显示当前正在测量终端机的相关参数：各台站设备电流、电压，功率、温度，各设备运行状态等参数值。当按下停止按钮时，则停止测量。当系统内某一终端告警时，数据显示区显示告警的终端号及告警现场的数据，同时告警灯闪亮，还有告警声音提醒值班人员注意。同时，停止测量。

    1.7 单机测控：

    选中要操作的台站，单击菜单“测量”后，则系统自动对该设备测量。例如对1号下滑台测量:鼠标点击“1号下滑台”按钮，即可对1号下滑台进行测量，相应结果在显示器上显示。其他功能操作同上。

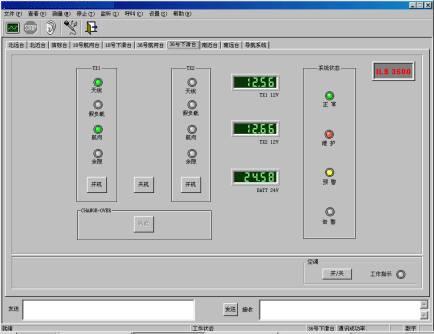

    图1-7 单机测控（下滑台）

   当系统内某一终端有告警信息时，告警终端面板指示灯由绿变红，告警栏中的灰灯将会发生灰红颜色交替闪烁,相关参数栏中将显示告警终端的告警。参数,并发出告警声响，提示值班员注意。其他界面和上述界面基本相同。

   1.8 控制确认

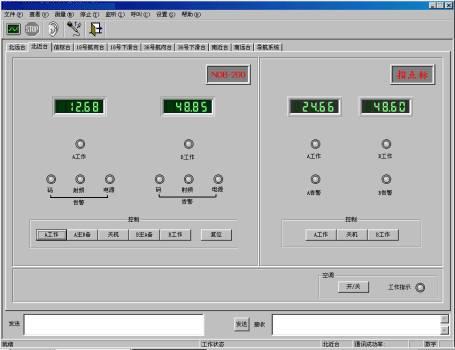

    图1-8 单机测控（远、近台）





  设备控制包括导航主设备、备用设备、辅助设备（空调等），控制为在选定的终端操作界面上，选取要控制的设备，在该设备的模拟面板上的对应“开机”、“关机”按钮上按鼠标左键上，就会弹出如图1-8的警告界面，只要再按鼠标左键，主机就自动发出对应控制命令。
