供 水 调 度 系 统

洛阳讯捷科技有限公司是专业从事通信、工业自动控制系统设计、生产、安装和调试的企业，完善的检测手段和丰富的实践经验。先后研制的CC-256系列分布式微机自动控制系统、无线测控系统、无线数据传输系统等，广泛应用在航空、电力、铁路、石油化工、城市供水等行业，提高了企事业单位的工作效率、减轻了工人劳动强度，并使设备安全得到了保障，产生了明显的经济效益和良好的社会效益。

为改善供水系统的现代化管理水平，结合本单位多年从事无线数据传输领域的研究成果，本着先进可靠、经济实用、操作方便的原则对供水自动管理系统进行设计，其系统部分界面和功能如下：

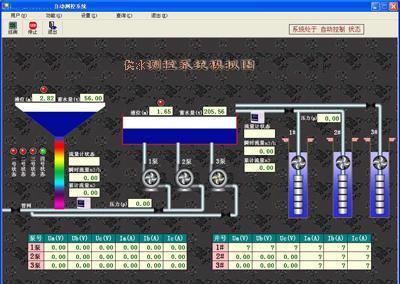

1.1.1、供水测控主机可对加压泵、水池、水塔水位和深井泵的终端机进行遥测、遥控操作。在“自动”位程序设定通过测量清水池和水塔水位的高低，分别控制深井泵和加压泵电机的启动和停止，完成对整个供水区域的自动供水。

1.1.2、主测控机可在设定周期内，自动巡测所有终端，循环把现场各水泵运行状态、电机的工作电压、运行电流、水池水位、压力等显示在主测控机显示器上，同时自动处理有关数据，并存储在数据库中。

1.1.3、系统可随时对任意终端进行单机测量和控制，显示终端电机的工作状态及运行参数。

1.1.4、为提高系统可靠性，主测控机设有各级操作员密码和系统维护人员操作密码，并把修改系统设置和控制操作记录在数据库中，具有最高权限级别的人员才能打开查看。

1.1.5、主测控机可随时接收处理终端上报的各种告警：包括电机电压、电流和水位偏离上下限的告警信息，并对值班人员进行提示。

1.1.6、主测控机可根据实际需要随时打印设备运行情况、报表等各种数据，供工作人员对系统运行情况进行分析和调整。

1.1.7、系统设置有终端运行参数、时钟和告警门限值管理功能，巡测周期时间可设定，终端的系数可在主测控机上进行设置。



1.2 主调度机的操作

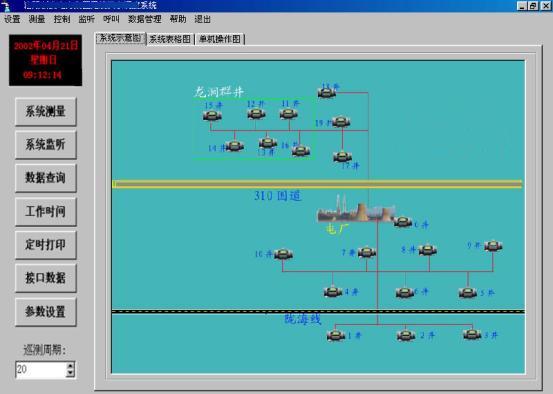

主调度机由若干部分组成，每次加电开机，系统、软件启动后，主显示器上显示出本监控系统的启动画面，如图1-2所示。至此，系统开机完毕。

在系统主画面上可进行系统图操作和菜单操作所有功能，如：系统控制、系统测量、系统通信、数据查看、系统设置、数据处理、密码设置、系统帮助等


图1-2 主调度机系统操作主画面

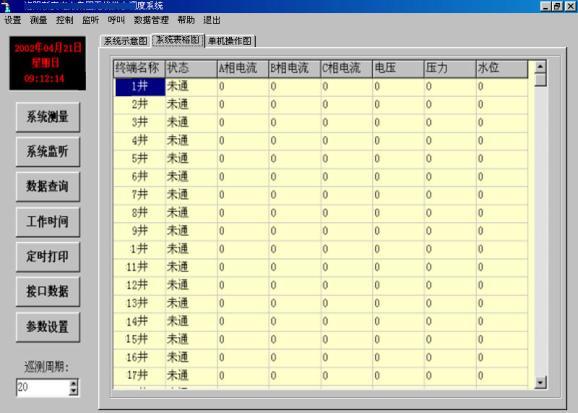

    主画面：如图1-2所示的画面，所进行的一些操作主要在此画面上进行。此画面按其用途分为三部分:系统示意图、系统表格图、单机操作图部分。

    1.2.1 主菜单：位于显示器画面上侧，其上包括系统设置、系统测量、控制、监听、录音处理、数据处理、帮助、退出等功能；以及系统日期、星期、时间、控制方式、测量标志等设置。

    1.2.2 系统设置

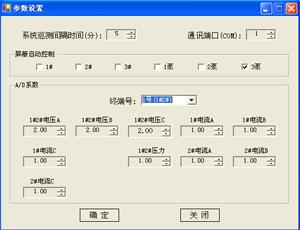

单击“系统设置”按键，进入系统设置窗口。如图1-3所示，其上显示出了系统可进行的各项功能设置和数据设置，如系统设置有密码设定与修改，通信口设置，巡测周期设定，终端数增删与屏蔽，各终端参数的系数及校正值的设置.


图1-3 系统设置

    自动测量周期：单击自动测量周期左侧的“测量周期”的两个三角，可修改自动测量周期(测量周期不包括告警处理以及其它操作)。每隔一个测量周期，主调度机对所有终端进行一次测量。当测量完毕时，将数据保存到数据库。当进行自动测量时，主菜单中的“系统测量”键名将改为“终止测量”，按下时将终止自动测量。

1.2.3 用户设置

    进入用户设置，可进行用户添加、删除、名称修改、地址修改、数据名称、修改、系数修改等。

1.3 单机控制

单机控制包括:单机启动、单机关机、测量和监听。如图4-4所示。可对某单机进行全方位的测控，直观易懂。


图1-4 单机操作窗口

    1.4 口令设置

      单击设置菜单下的口令设置按钮，进入口令操作窗口。如图1-5所示。口令操作包括：修改口令，删除用户，新建用户和返回。  　


图1-5 口令操作窗口

     单击 “修改口令”，弹出口令修改窗口。如图1-6所示。输入用户名、旧口令、新口令、确认。只有用户名、旧口令正确，新口令和确认相同，口令修改才能成功。  　


图1-6 口令修改窗口

     单击“删除用户”，弹出删除用户窗口。如图1-7所示。只有系统管理员才能删除用户。输入管理员口令、用户名、用户口令。只有管理员口令、用户名、用户口令正确，删除用户才能成功。


图1-7删除用户窗口

    单击“新建用户”，弹出新建用户窗口。如图1-8所示。只有系统管理员才能新建用户。输入管理员口令、用户名、用户口令。只有管理员口令正确，新建用户才能成功。

    在遥开电机、阀门；遥关电机、阀门；落选电机、阀门；入选电机、阀门；数据删除。


图1-8 新建用户窗口

录音文件删除、系统设置、退出系统时，都要输入用户名及其口令。单击“OK”按钮保存修改的内容返回，单击“CANCEL”不保存修改的内容返回。

    1.5 系统测量

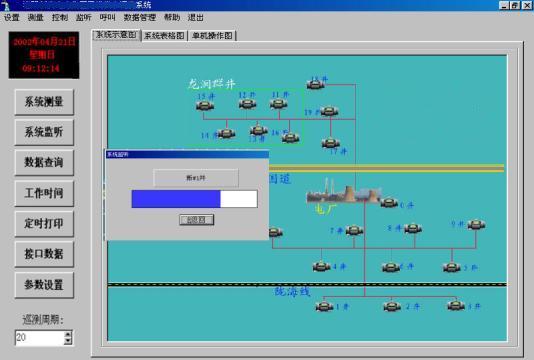

    单击测量菜单下的“系统测量”（如图1-9）键时，系统从齐心庄1号深井泵开始测量，测量所有的终端。当进行系统测量时，键名改为终止测量，按下就终止测量(测量时，测量标志将进行旋转)。如图1-9所示。 　


图1-9 系统测量画面

  1.6 信息表格处理

    单击“信息表格处理”按键，进入信息表格处理窗口。如图1-10所示。处理包括电机数据、供水数据、供电数据、开关状态、电机告警，其他告警六个页面。每个页面只显示当前页面起始时间至终止时间之间的数据。修改时间后可按刷新键进行刷新。按报表键可打印当前页面的数据，按删除键可删除当前页面的数据。按返回退出信息处理。　


图1-10信息表格处理窗口

    1.7 系统监听

    单击“系统监听”，主调度机将对0～19号深井泵进行监听。如图1-11所示  　


图1-11 系统监听窗口

     1.8 单击数据处理菜单下的“供水曲线”钮时，进入供水曲线窗口。供水曲线窗口包括#0-#19泵每日、每月、每年以及与同期相比曲线图。显示确定日期的供水曲线。可修改日期，然后按刷新键，显示当日水位曲线。按“打印”键，可打印当前屏幕的水位曲线。按“返回”键退出供水曲线窗口。

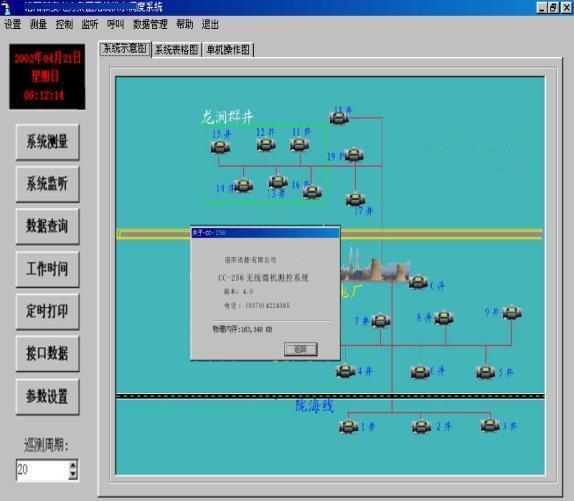

    1.9  单击帮助菜单里面的“关于”键，显示版本信息等。如图1-12所示。


图1-12 关于示意图
