机场油库安全监控系统  　

1. 概述



根据机场现有油库设备配置情况及要求，监控系统包括：机场监控中心设备和油库及油罐车的集中监控，该系统完成：1、三辆加油车油位数据通过GPRS经网络传送到监控中心，可实时显示车罐内油量。2、中转库区3个储油罐油位的检测，每个储油罐的油位经液位传感器采集的数据通过无线测控终端传送到监控中心。3、图像集中监视：在油罐车加油及停靠处和高架罐处分别安装四台红外彩色摄像机，监视停靠车辆和周围环境，图像信号通过视频线缆传送到监控中心。在监控中心增加一台无风扇工控主机、24吋LED显示器和8路视频采集卡与原监控系统进行有机结合，油罐车及中转站油罐的数据采集和图像存储集中显示。本系统设计留有足够的冗余，为以后再增加监控位置和采集点做好了充分准备。

二. 设计依据



国家有关的标准、政府文件与行业规范：

2.1 GA/T75－94《安全防范工程程序与要求》

2.2 GA/74－2000《安全防范系统通用图形符号》

2.3 ISARP 55.1数字处理计算机硬件测试

2.4 IEC-TC57 870-5-1国际电工委员会远动通信规约

2.5 GA－T74－2000《视频安防监控系统技术要求》

三. 设备选型



3.1 监控中心



监控中心主机选工业控制计算机,配置为双核PD945、2G内存、1T硬盘、无风扇、接口、主机软件和飞利浦24″彩色液晶显示器、键盘鼠标等。

3.2 摄像机



摄像机选用PK900-922四台。符合国家标准GB3836.1-2000、GB3836.8-2003的规定；可用于可燃性气体和空气混合形成的爆炸环境。防爆标志为ExnAⅡT4。

其结构整体为圆筒型，前端为斜口，而不必另加遮阳罩；视窗玻璃为钢化玻璃，用螺纹压环压紧在圆筒内壁的弹簧涨圈上并辅以指定硅橡胶密封；后盖通过螺纹连接旋紧到圆筒的后部并辅以指定硅橡胶密封。视窗玻璃能承受4J冲击能量而不被破坏；外壳能承受7J冲击能量而不被破坏；电缆引入装置符合GB3836.8的规定。底座与圆筒用不锈钢扎带连接，内部抽屉板可从圆筒后部拉出，方便安装调试。内装直径为100MM的高亮度大红外灯板，远近光线合理配置，充分利用红外线光能，内置专用遮光罩，辐照距离为50M。
  整体采用铝合金材料制成，并有隔热层的选件。技术参数如下：

红外作用距离	50米
波长	850nm
视角	45°
镜头	8mm
CCD类型	SONY1/3"CCD
水平清晰度	700TVL
最低照度	0.1Lux
信噪比	>48db
防护等级	IP68
视频输出幅度	1.0Vp-p/75Ω
自动增益控制	自动
白平衡方式	自动跟踪
逆光补偿方式	自动
曝光模式	电子曝光
电子快门	自动，可达1/100000秒
电源电压	DC12V 电流500mA

3.3 液位传感器



液位传感器选用MPM489三台。通过压阻式压力传感器，把与液位深度成正比的液体静压力准确测量出来，并经放大电路转化成标准电流(或电压)信号输出，建立起输出电信号与液体深度的线性对应关系，实现对液体深度的测量。

3.4 产品特点



1.MPM489为分体式结构。投入液体中的传感器部分为全密封不锈钢结构，电子线路部分壳体为铸铝结构，安装于方便接线的地方，便于调校和接线。
    MPM489用途该产品由高性能扩散硅压阻式压力传感器作为测量元件、精度高、体积小、使用方便，直接投入液体中，可以测量出变送器末端到液面的液位高度。
  适用于石油、油罐车、化工、电厂、城市供排水、水文勘探等领域的水位和液位的测量与控制。

3.5 测控主机



1 主测控选用无风扇计算机，供电电源AC220V±20%，功耗≤260W。
    2系统可在-10～50℃，相对湿度10～95%（无凝结）环境条件下连续运行。

3.6 测控终端



1.测控终端可输入7路A/D，为DC 0-24V输。入
    2.供电电源AC220V±20%，功耗≤50W。
    3.可在-10～55℃，相对湿度10～95%（无凝结）环境条件下连续运行。

3.7 线缆



线缆包括:通信电缆、电源电缆、信号电缆全部选用国内大厂知名品牌的优质产品。

四. 系统功能



4.1 安全、齐备的操作员管理功能：



1.系统操作可设定操作密码、级别和设备控制权限。
    2.系统提供的用户自定义功能可按操作员按喜欢的模式工作。
    3.系统可现场编程和工作状态设定。

4.2 报警信息显示、储存及打印功能：



1.对于每个报警事件，在屏幕的平面图上，闪烁显示报警位置。
    2.系统具有48路报警事件的记录存储功能，每条报警信息可按要求设定保存时间。报警信息通过打印机自动或手动打印输出。

4.3 设计依据友好的图形界面和控制功能：



1.监控中心主机采用的多媒体图形工作软件，工作在WINDOWS操作系统下，融图形、图像、控制界面于一体，采用多窗口图形技术，可以在同一屏幕上显示多个窗口，以显示图形、图像（监控、复核）、语音（报警提示）以及系统控制界面等，一机多用，完成所有控制、报警、监控复核所需要的功能。
    2.用户需要观察某个监控点的图像时，只须用鼠标在该监控点上点击即可。
    3.多任务处理机制，允许不同程序同时在本机上运行。
    4.系统自检、诊断功能：
  系统设计为总线制报警模式，具有自动巡测、自检、诊断功能，确保挂在总线上的所有报警现场设备处于正常工作状态。：

4.4 性能价格高、容量扩充方便：



1.选用全功能的CC-2000多媒体工作软件，简化了结构、增加了功能。设计采用总线制模式，减少了走线，并提高了系统可靠性。
    2.系统主机和现场终端设备设计均配置为具有可扩展接口的模块化结构，充分考虑接口冗余量，为后期增加周界防范和系统扩容奠定了良好的基础。
    3.系统在长期的运行过程中自动建立数据库文件和数据报表。

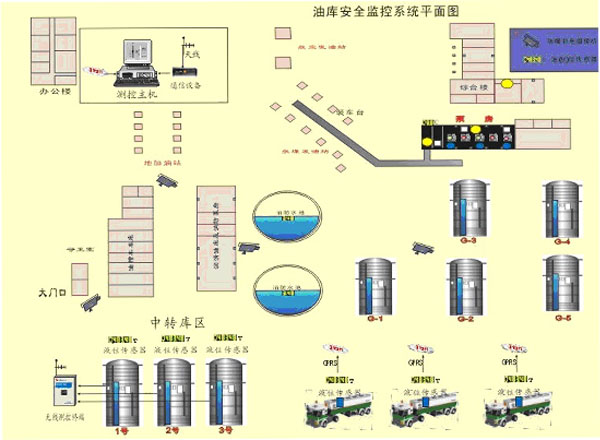

五. 机场油库安全监控系统平面
